                          양두연마기 구조





       1. NISSEI 입형 양두기의 구조도

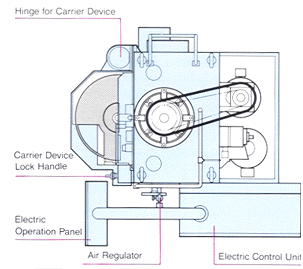

입형(Vertical Type)의 평면도

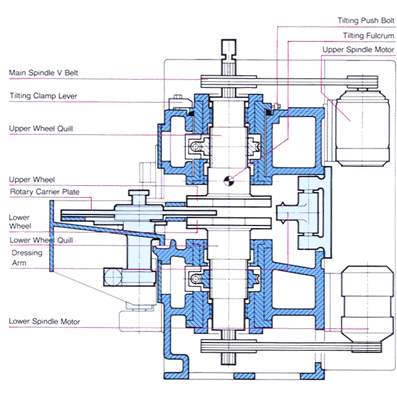

입형(Vertical Type)의 측,단면도

        2. NISSEI 입형 양두기의 구조 분석

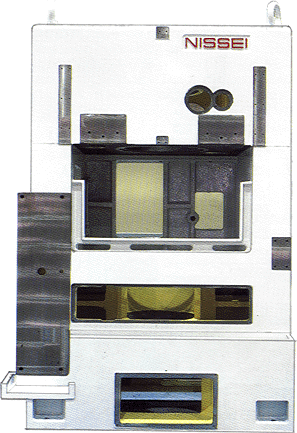

입형(Vertical Type)의 Body

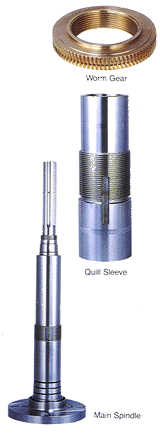

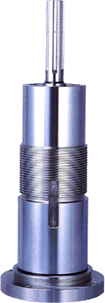

입형(Vertical Type)의 Spindle : Rigid Quill Type

       3. NISSEI 횡형양두기의 구조도

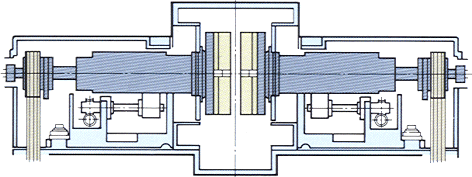

횡형(Horizontal Type)의 Body





횡형(Horizontal Type)의 구조는 업체간의

큰 차이점은 없습니다.

그러나, NISSEI는 주축의 Slide System을

타가이드식으로 하여 강력한 힘을 발휘합니다.



예를들어 Through type의 경우,

연삭중에 공급이 끈겨 지석 사이에 남아 있던

제품을 꺼내어 측정하면 실제 생산 치수보다도

보통 0.02~0.03mm정도의 마이너스 치수를

 확인할 수 있습니다.

그러나 NISSEI의 경우는 0.005mm정도입니다.

 이것은 바로 기계의 강성을 단적으로 파악할

수 있는 좋은 내용이라 판단합니다.
