내경 호닝기 - 표준형
|
|
특 징 |
항 목 |

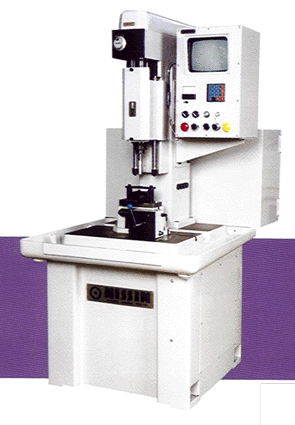

CMH-100-N-S |
CMH-100-N-D |
|
기계의 사진에 커서를 올리면 다른 사진이 보임 |
다양화된 신소재의 가공과 Sub-micron(1µm이하)을 요구하는 Lapless 가공에 최적입니다. 지석 확장 방식은 Stepping Motor구동방식(정속절입)으로 최소 0.1µm까지도 안정된 지석 확장으로 Sub-micron의 초정밀 가공이 가능합니다.
가공 조건의 설정은 조작반의 Key-Board로 입력할 수 있기 때문에 다품종 소량 생산에도 용이하게 사용 가능합니다. Stroke 제어방식은 NCS (전기-유압 Servo System)을 사용하여 최적의 Speed와 Stroke 위치 설정이 가능합니다. |
SPINDLE 수 |
1 |
2 |
|
내경 가공 범위 |
Ø3.81 - Ø25.14mm |
|||
|
내경 길이 |
60(80)mm |
|||
|
주축회전수(4단) |
(600)1100 - 3200 rpm |
|||
|
최대 왕복 속도 |
25 m/min |
|||
|
지석 확장 방식 |
SCREW / WEDGE TYPE |
|||
|
가공중 치수 확인 |
SIZEMATIC / GAGEMATIC |
|||
|
주축 MOTOR |
0.75Kw |
0.75Kw |
||
|
작동유 MOTOR |
2.2Kw |
2.2Kw |
||
|
기계 중량 |
700Kg |
1000Kg |
||
|
설치 면적 |
2000 x 2100mm |
2200 x 2500mm |
||
|
기계 높이 |
1800mm |
|||
|
|
특 징 |
항 목 |

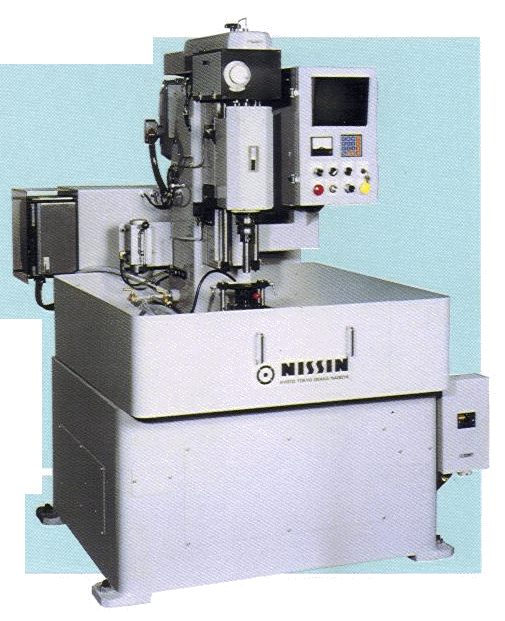

CMH-200-K-S |
CMH-200-K-D |
|
|
CMH-100-N의 특징 그대로 한 단계위의 내경, 길이를 가공 가능하게 한 기종입니다.
|
SPINDLE 수 |
1 |
2 |
|
내경 가공 범위 |
Ø15 - Ø50mm |
|||
|
내경 길이 |
80(110)mm |
|||
|
주축회전수(4단) |
180 - 1300 rpm |
|||
|
최대 왕복 속도 |
22 m/min |
|||
|
지석 확장 방식 |
SCREW / WEDGE TYPE |
|||
|
가공중 치수 확인 |
SIZEMATIC / GAGEMATIC |
|||
|
주축 MOTOR |
1.5Kw |
1.5Kw |
||
|
작동유 MOTOR |
2.2Kw |
2.2Kw |
||
|
기계 중량 |
1000Kg |
1200Kg |
||
|
설치 면적 |
2100 x 2500mm |
2500 x 2600mm |
||
|
기계 높이 |
2300mm |
|||
|
|
특 징 |
항 목 |

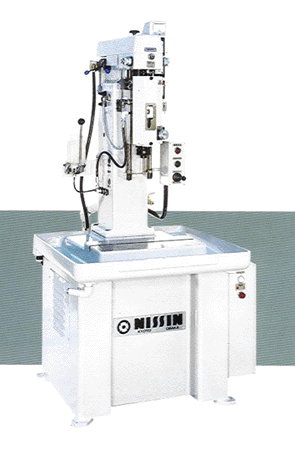

MH-100-K-S |
MH-100-K-D |
|
기계의 사진에 커서를 올리면 다른 사진이 보임 |
보다 향상된 정도를 목적으로 각종 부속품의 설치를 가능하게 하고 폭넓은 요구에 부응할 수 있도록 설계된 표준형 호닝기입니다.
MH-100-K-D의 2 주축식은 황삭과 정삭을 나누어 사용할 수 있으며, 치구의 교환없이 연결하여 사용할 수 있으므로 가동률이 아주 높습니다.
내경이 Ø1.5~Ø6mm 정도의 소경 Honing 경우는 Mandrel을 보호하는 Torque 검출장치가 설치된 MH-50-M 형이 있습니다. 문의하여 주십시요. |
SPINDLE 수 |
1 |
2 |
|
내경 가공 범위 |
Ø3.81 - Ø25.14mm |
|||
|
내경 길이 |
80mm |
|||
|
주축회전수(4단) |
(600)1100 - 3200 rpm |
|||
|
최대 왕복 속도 |
22 m/min |
|||
|
지석 확장 방식 |
SCREW / WEDGE TYPE |
|||
|
가공중 치수 확인 |
SIZEMATIC / GAGEMATIC |
|||
|
주축 MOTOR |
0.4~0.75Kw, 4Px1 |
0.4~0.75Kw, 4Px2 |
||
|
작동유 MOTOR |
0.75Kw, 4Px1 |
1.5Kw, 4Px1 |
||
|
기계 중량 |
450Kg |
700Kg |
||
|
설치 면적 |
1310 x 2000mm |
1460 x 2000mm |
||
|
기계 높이 |
1715mm |
|||
|
|
특 징 |
항 목 |

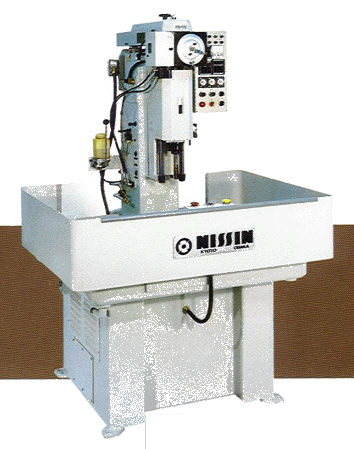

MH-200-K-S (KF-S) |
MH-200-K-D (KF-S) |
|
기계의 사진에 커서를 올리면 다른 사진이 보임 |
MH-100-K형의 특징 그대로, 한 단계위의 내경, 길이를 가공 가능하게 한 기종입니다.
1회의 가공으로 황삭 절입, 사상 절입 변환과 Skip Feed의 종류 선택이 용이합니다. 1 Stroke당 절입량의 변화를 Gear의 변환으로 조정하므로 Work에 맞는 최적의 절입량을 얻을 수 있고 고정도로 능률적인 호닝 가공이 가능합니다.
내경 길이가 150, 200mm까지 요구될 때에는 Sub-Slide가 설치된 MH-200-KF형을 검토하실 수 있읍니다. |
SPINDLE 수 |
1 |
2 |
|
내경 가공 범위 |
Ø15 - Ø50mm |
|||
|
내경 길이 |
110mm(150, 200mm) |
|||
|
주축회전수(4단) |
180 - 1320 rpm |
|||
|
최대 왕복 속도 |
20 m/min |
|||
|
지석 확장 방식 |
SCREW / CONE TYPE |
|||
|
가공중 치수 확인 |
SIZEMATIC / GAGEMATIC |
|||
|
주축 MOTOR |
0.75~1.5Kw, 6Px1 |
0.75~1.5Kw, 6Px2 |
||
|
작동유 MOTOR |
1.5(2.2)Kw, 4Px1 |
1.5(2.2)Kw, 4Px1 |
||
|
기계 중량 |
600(650)Kg |
950(1050)Kg |
||
|
설치 면적 |
1450 x 2200mm |
1850 x 2400mm |
||
|
기계 높이 |
1915mm |
|||
