                       양두 연마기에 요구되는 기본 강성













양두 평면 연삭은, 지석의 평면을 사용하여 연삭을 하는 가공입니다.

바꾸어 말하면 이가공은 지석 평면의 정도를 가공물에 옮겨놓는 가공

방식이며, 가공정도를 유지하기 위해서는 이미 설정한 양지석의각도를

틀림없이 일정하게 유지하는 것이, 기계 설계상에 가장 중요한

항목입니다. 지석 각도의 변화에 영향을 주는 외부 요인으로는,

연삭시 동반하는 열의발생과 저항입니다.



  1) 연삭 저항에 대한 기계 강성

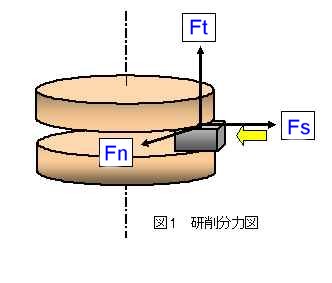

  좌측의 그림은 Carrier, Through Feed Type의 연삭(지석사이에 가공물을

  강제로 통과시켜 연삭가공을 완료시키는 방식)의 경우에 발생하는 연삭

  저항의 분석도 입니다.  지석 축방향에 작용하는 연삭저항 Ft는 접선 방향의

  저항 Fn 보다 통상 3~5배 크고, 또 가공물이 외주측으로부터 중심을

  통과하여 다시 외주 측으로 빠져 나갈 때까지 순차적으로 변화합니다.

  (지석면의 원주 속도는 외주에서 최대, 중심에서 "0"이기 때문에 연삭 부하가

   변화한다.)  이 연삭저항 Fn에 대하여, 설정한 상하 양지석축의 위치가

  변하지 않을 것과  설정한 지석 각도가 변하지 않을 것, 이 두가지가 양두

  평면 연삭반에 요구 되는 기본적인 기계 강성인 것입니다.



   2) 연삭열에 대한 기계강성



   일반적으로 양두 평면 연삭반에서 연삭되는 제거량은 10~500 cc/min 정도로 다른 연삭반에 비해 대단히 많은 양이며,

   이에 따른 발생 열량도 그만큼 많습니다.

   발생한 열량은 연삭수(Coolant)의 온도를 상승시켜 기계의 내부를 순환하므로, 기계 본체(Body)의 열팽창이 발생하게 됩니다.

   특히 기계의 BED에 열팽창이 발생한 경우, BED에 설치된 주축의 정지위치 및 각도에도 영향을 끼치게 되므로 기계 구조상의

   대책이 필요하게 되는 것입니다.
