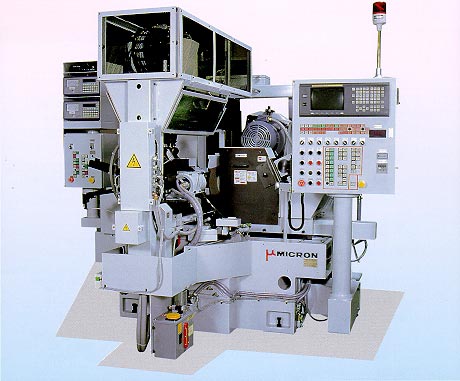

YuYeon'1991   MICRON - SIMULTANEOUS I.D./O.D. COMBINATION GRINDER

                   YuYeon'1991 T.02-461-8909  F.02-499-1135  Addr. 38-10 (HaSanGok-Dong, 2F), SanGokDong-Ro, HaNam-Si, GeongGi-Do, Korea



                                   내,외경 복합 연삭반













자동차부품, AIR-CON 부품등의 외주면을 연삭후, 다음 공정에서

외주면을 기준으로 내면연삭을 하고 있는 가공물이 많이 있습니다.

이 같은 가공물에 대하여, CENTERLESS GRINDER를 BASE로

외주면과 내주면의 동시 연삭을 실현함에 따라 정도의 향상,

공정의 단축, 가공 COST의 저감, 기계 설비의 감소 등을 실현 한

복합 연삭반입니다.

CENTERLESS GRINDER에 SERVO MOTOR 절입식의 내면 연삭

장치를 설치함에 따라, 가공물의 외주면과 내주면의 동시 연삭을

가능하게 하였습니다.

내,외경 복합 가공 SYSTEM에 따라 양호한 동심도와 함께 고정도,

고능률의 가공을 할 수 있습니다. 외주면, 내주면과 함께 TAPER면을

가진 가공물도 동시 가공이 가능하게 되었습니다.

CENTERLESS 가공의 특징이 있는 피가공물에 CHUCKING등의

외력을 가하지 않는다고 하는 이점을 활용하여, 지금까지 가공정도,

능률의 면에서 문제가 되었던 아주 얇고 강성이 적은 가공물의

고능률 연삭을 가능하게 하고, 진원도, 직각도 등 정도의 향상을

꾀할 수 있습니다.

연삭 지석 절입 방식(GC)을 채용함에 따라, 가공물의 반입, 반출의

위치를 항시 일정하게 할 수 있습니다.

사  양

 가공물 직경

Ø20~80mm

 연삭 지석 치수

Ø510×50×Ø228.6mm

 조정 지석 치수

Ø305×50×Ø177.8mm

 외관 치수

          950 X 1700 X 1600mm

 중량

                    3800 Kg
