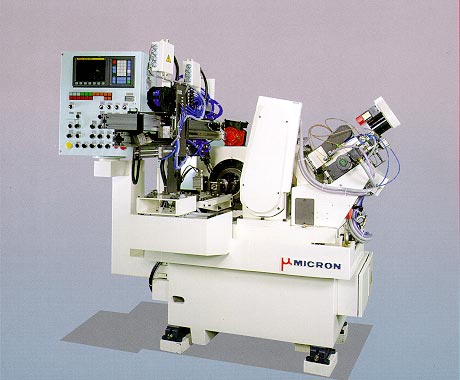

                                        편심축 연삭반









간단하지만 고정도, 고능률로 비교적 소형의 CRANK축 PIN부의

연삭을 할 수 있는 COMPACT한 전용기입니다.

고도의 숙련을 요구하던 CRANK PIN 등의 편심 가공물의 SETTING을

용이하게 하고, 제품 정도의 균일화, 취급의 단순화, CYCLE TIME의

단축을 추구하였습니다.

PIN 연삭 전용의 설계와 제작으로 완벽하고, COMPACT한 기계라고

할 수가 있습니다.

WORKPIECE의 CHUCKING축에는 지름이 큰 축을 사용하여

강성의 향상을 꾀 하였습니다.

편심부의 중심 조정 기구에 MICRON 독자의 "3점 조임 방식"을

채용하여, 가공물(WORKPIECE) SETTING시의 SETTING 정도의

향상을 기하였습니다.

가공물 SETTING용 V-BLOCK의 교환에는 CASSETTE 방식을

채용하여 작업 준비 시간을 단축하고, 작업의 전환을 위한

특수 기능이 불필요하게 하였습니다.

사  양

 가공물 직경

Ø20~80mm

 연삭 지석 치수

Ø510×50×Ø228.6mm

 조정 지석 치수

Ø305×50×Ø177.8mm

 외관 치수

          950 X 1700 X 1600mm

 중량

                    3800 Kg
