       생산 제품 소개



 표준품 : 요동식 진입기, Vacumn 작업대, Display & Control Unit

 VB형 (Valancer식, 진동이 직선식) : 본체의 진동이 다른 장치 및 작업대에 전혀 영향이 없도록 하였습니다.

 SQM형 (회전식, 진동이 회전식)     : 원형 Workpiece의 방향, 위치 결정에 아주 적합합니다.

Touch Panel Operation Box



*요동 회수별 Swing(요동) 각도, 시간,

Vibration(진입진동)수 설정 가능

*100가지 부품의 Data를 입력 가능

*One-Touch로 정렬 부품 선택 가능

*Data는 실시간 변경 가능

*요청에 따라 Program의 변경도 가능

요동 진입기

TI-08VB

SQM-08V

진동 Table

W450 x L530

Vibration수

0 ~ 1400 vbm 연속가변

(Stepless)

Swing 각도

0~19° 연속가변

(Digital 설정)

요동시간

Swing 회수 + Timer 설정

전원

AC 100V,  50/60Hz, 200VA

외관 치수

W430, L450,

H445(대410)

W430, L450,

H410(대410)

중량

105 Kg

100 Kg

요동 진입기

TI-16VB

SQM-16V

진동 Table

W900 x L630

Vibration수

0 ~ 1400 vbm 연속가변

(Stepless)

Swing 각도

0~19° 연속가변

(Digital 설정)

요동시간

Swing 회수 + Timer 설정

전원

AC 100V,  50/60Hz, 400VA

외관 치수

W895, L575,

H900

W895, L575,

H945

중량

335 Kg

315 Kg

요동 진입기

TI-18VB

SQM-18V

진동 Table

W340 x L530

Vibration수

0 ~ 1400 vbm 연속가변

(Stepless)

Swing 각도

0~19° 연속가변

(Digital 설정)

요동시간

Swing 회수 + Timer 설정

전원

AC 100V,  50/60Hz, 200VA

외관 치수

W375, L405,

H345(대490)

W375, L405,

H425(대490)

중량

80 Kg

70 Kg

요동 진입기

TI-20V

진동 Table

W280 x L300

Vibration수

0 ~ 1400 vbm 연속가변

(Stepless)

Swing 각도

0~19° 연속가변

(Digital 설정)

요동시간

Swing 회수 + Timer 설정

전원

AC100V,  50/60Hz, 120VA

외관 치수

W285, L265, H240(대560)

중량

50 Kg

Vacumn대

VAC-01

작업 Table

W600 x L300 (H790)

전원

AC100V,  50/60Hz, 850VA

외관 치수

W600, L400, H970

중량

35 Kg



Vacumn 장치를 활용하여 Work를

이재(移載)하는 방법에 따라 조립 능률을

극대화할 수 있다.

Vacumn대

VAC-02

작업 Table

W1,000 x L320 (H800)

전원

AC100V,  50/60Hz, 850VA

외관 치수

W1,000, L620, H1,090

중량

85 Kg



Vacumn 작업대의 사용목적

*한 Pallet에서 다른 Pallet로의 이재

*Work의 위치 결정작업

*2부품의 반조립 작업 등등

Vacumn대

VI-01-VAC

작업 Table

W1,000 x L320 (H800)

진동작업면

W300 x L300 (H800)

전원

AC100V,  50/60Hz, 850VA

외관 치수

W895, L575, H900

중량

90 Kg



일반 Vacumn 작업대의 기능에

Vibrator를 조합하여 한층

작업 능률을 올릴 수 있는 기종입니다.



 자동 진입, 이재기(移載機)

전자동 진입 이재기의 특징



고속성 : 1 Cycle / 30sec ( 1 Cycle에 8,000개 이상의 부품 정렬 가능)

진입 Pallet에 Work를 정렬하여 User의 생산 Line에 정렬까지 30sec.

다품종 공용 : Pallet를 교환(One-Touch) 만으로 다품종의 부품에 대하여

공용으로 사용할 수 있습니다.

다품종 정렬 : 본 기계를 On-line화 하여, 다종의 부품을 1 Pallet 내에 정렬 가능



구체적인 기계 사양은 User의 사양에 따라 변경 됩니다.

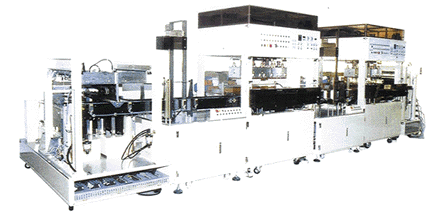

 전자동 조립기

전자동 조립기



반도체 관련 User들을 시작으로

다양한 업계에 100種類 이상의

납입 실적을 갖고 있으며,

성력화(省力化)를 엄수하고

있습니다.
